- Montierbar ohne Demontage der Schlauchleitung.
- Minimale Lagerkosten - wenige Größen decken alle Schlauchtypen ab.
- Kompakte, montageoptimierte Bauart - extrem schnelle und einfache Montage.
|
|
|
|
|
|
|
|
|
Wir danken dem Vincentz-Verlag, der Zeitschrift Technischer Handel, sowie allen Beteiligten!
|
|
|
|
|
|
|
|
|
Neu in 2017 100% rostfrei
|
|
|
|
|
|
|
Häufig werden wir mit der Frage konfrontiert: "Kann die Cablelock-Schlauchfangsicherung auch in Kombination mit einem Berstschutzschlauch eingesetzt werden?"
Aus unserer Sicht ist diese Kombination vertretbar, wenngleich an der Befestigungsstelle der Sicherung der Berstschutzschlauch fest auf die Schlauchaußendecke gedrückt wird und dadurch an dieser Stelle eine gewisse Funktionsbeeinträchtigung des Berstschutzschlauches entsteht. Der Anwender sollte diesen Sachverhalt in die Liste seiner Restrisiken aufnehmen.
|
Zur Veranschaulichung auch folgendes Video:
|
|

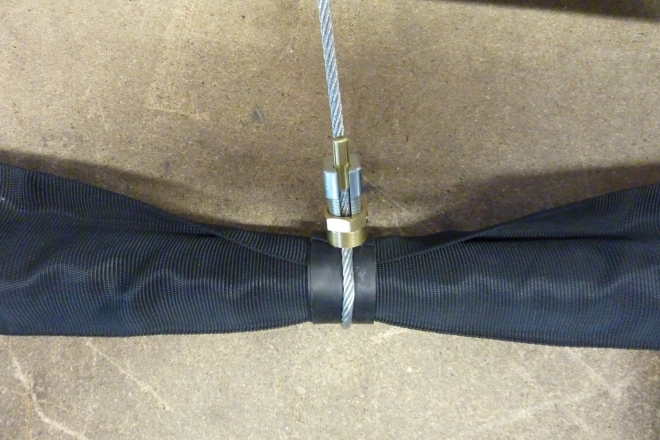

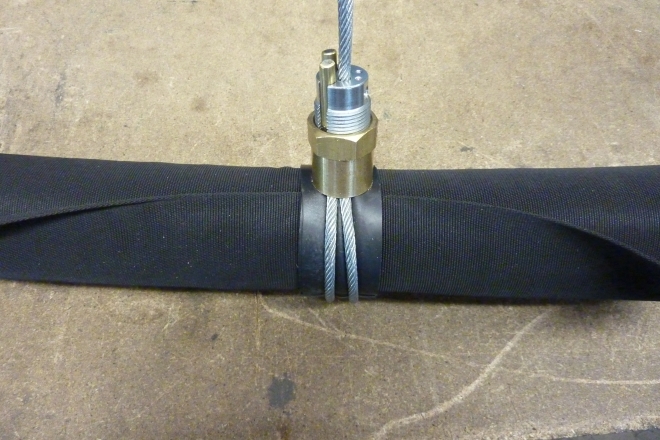

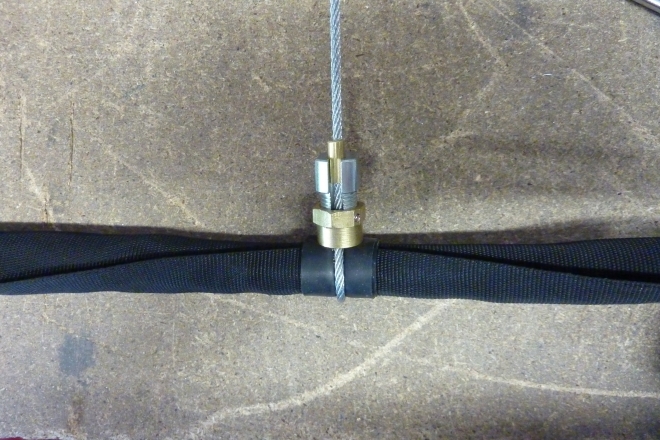

Wir empfehlen, wie auch sonst üblich, mit Cablelock AS-Tape zu arbeiten, welches auf den Berstschutzschlauch aufgebracht wird. Der Berstschutzschlauch sollte im Bereich des Drahtseils straff gezogen werden und eine eventuelle Überlappung sollte unterhalb des Spannschlosses plaziert werden.
|
|
Der Innendurchmesser ID des Berstschutzschlauches sollte immer ca. 50% mehr betragen als der zu schützende Außendurchmesser des innen liegenden Schlauches(siehe auch www.flexo-protect.de).
|
|
HD-Schlauch DN10 (AD18,5) - Berstschutzschlauch ID28
|
|
HD-Schlauch DN19 (AD32) - Berstschutzschlauch ID50
|
|
HD-Schlauch DN50 (AD68) - Berstschutzschlauch ID100
|
|

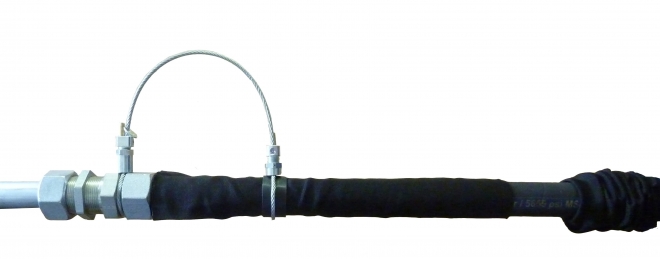

Bild 1: Armaturenseitiger Berstschutzschlauch und Fangsicherung - Infobild zum Verständnis der ungefähren armaturenseitigen Berstschutzschlauch-Länge
|
|

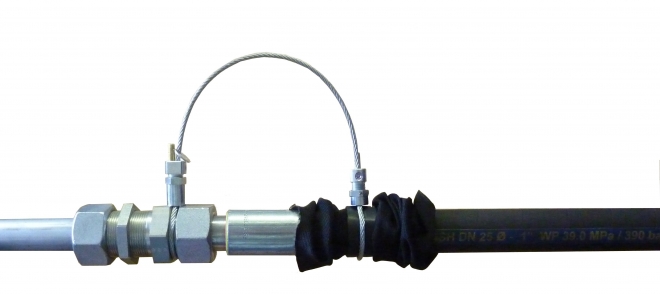

Bild 2: Armaturenseitiger Berstschutz lässt sich beiderseits zurückschieben um Stempelung auf Fassung und Beschriftung auf der Schlauch-Meterware zu prüfen
|
|

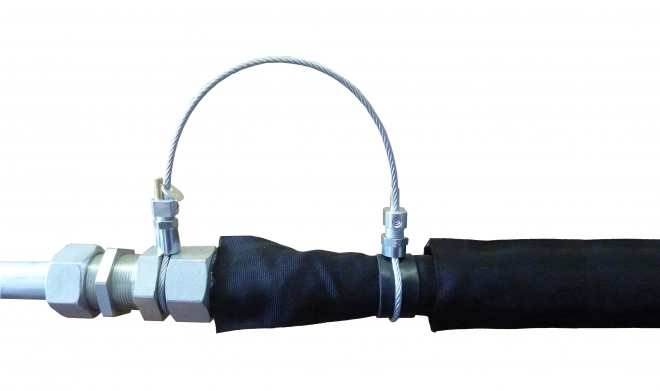

Bild 3: Fertig montierte Fangsicherung inklusive armaturenseitigem Berstschutz und schlauchseitigem Berstschutz = sicherer Betriebszustand (Restrisiken beachten)
|

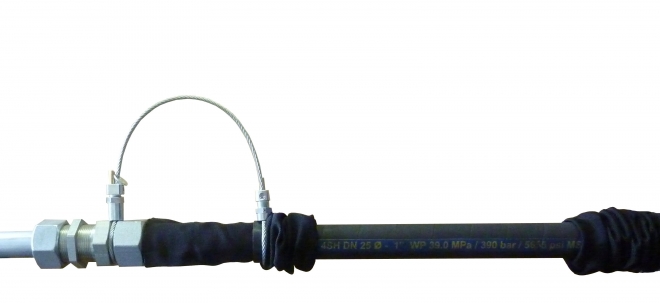

Bild 4: Fertig montierte Komponenten im Prüfzustand. Schlauchbeschriftung kann nun problemlos abgelesen werden.
BEACHTE: Nur im drucklosen Zustand prüfen!
|
|
|
|
